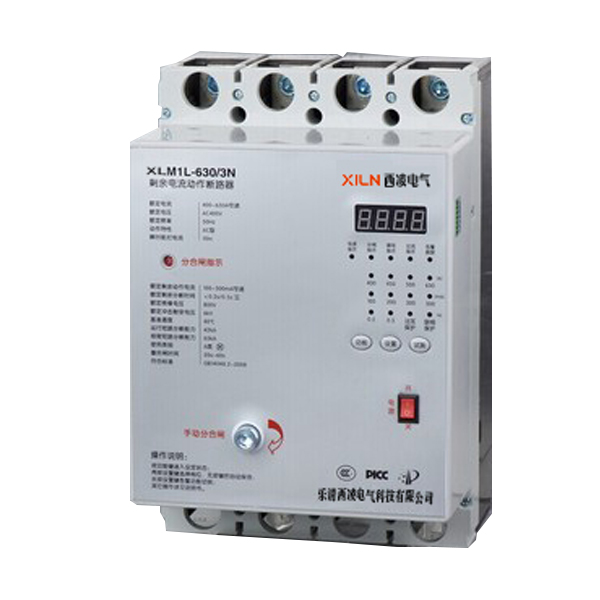

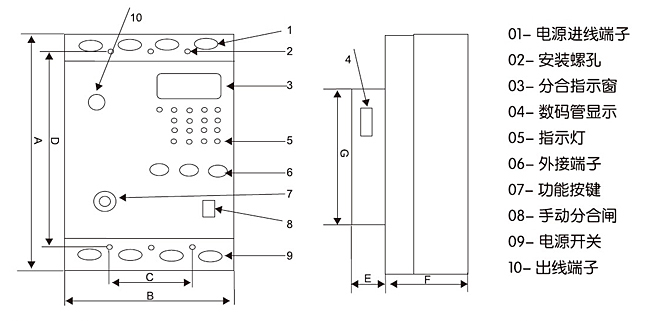

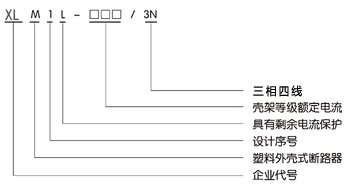

| 框架規格 | 外形尺寸 | 安裝尺寸 | 安裝孔直徑 | |||||
| A | B | E | F | G | C | D | ||
| 100A | 231 | 121 | 45 | 62 | 170 | 60 | 211 | 4 |
| 250A | 240 | 140 | 45 | 84 | 177 | 70 | 202 | 4 |
| 400A | 336 | 197 | 82 | 99 | 246 | 96 | 272 | 6 |
| 630A | 355 | 228 | 76 | 106 | 261 | 116 | 285 | 6 |
| 800A | 355 | 228 | 76 | 106 | 261 | 116 | 285 | 6 |
● 額定絕緣電壓：800V；
● 額定電流：100A殼架 40A、63A、80A、100A；
250A殼架 100A、160A、200A、250A；
400A殼架 250A、315A、350A、400A；
630A殼架 400A、450A、500A、630A；
800A殼架 500A、630A、700A、800A；
備注：同一殼架等級內的四個電流檔位的電流安數也可由用戶定制，實際請以產品標牌標明的數值為準。
● 額定頻率：50Hz；
● 額定剩余動作電流：（單臺漏電斷路器上只選用四個檔位）
50/75/100/150/200/300/500/800/1000mA；
備注：4個檔位值請以產品標牌上標明的數值為準。
● 突波漏電動作值：≤50mA；
● 額定剩余不動作電流：0.5l△n；
● 額定分?jǐn)鄷r(shí)間：＜0.2s/＜0.3s/＜0.5s（單臺漏電斷路器上可選用2個檔位）；
● 延時重合閘時間：20s~60s自動重合一次；
● 欠壓動作值：?jiǎn)蜗?60V±5%；
● 過壓動作值：?jiǎn)蜗?80V±50%（可關閉）；
● 缺相保護：ABC三相中任意一相缺相時動作（可關閉）；
功能模塊電源直接取自主回路三相電源，完全避免了斷相而剩余電流保護不工作的問題。
● 動作特性分類：AC型；
● 產品使用類別：A類（延時/瞬時二段保護）；
● 基準溫度：40℃；
● 額定極限短路分?jǐn)嗄芰邦~定剩余接通分?jǐn)嗄芰Γㄒ?jiàn)表1）；
● 過電流脫扣器保護特性（見表2）；
● 產品符合GB14048.2國家標準。
| 殼架等級額定電流（A） | 額定極限短路分?jǐn)嗄芰cu（有效值kA） | 額定運行短路分?jǐn)嗄芰cs（有效值kA） | 額定剩余接通分?jǐn)嗄芰△n（有效值kA） |
| 100 | 35 | 22 | 8.75 |
| 250 | 50 | 35 | 12.5 |
| 400 | 50 | 35 | 12.5 |
| 630 | 65 | 50 | 16.25 |
| 800 | 65 | 50 | 16.25 |
|
周圍空氣溫度 -5℃~+40℃ |
試驗電流 | 脫扣時間 | 狀態 |
| 1.05ln | 2h內不脫扣 | 冷態開始 | |
| 1.30ln |
2h內脫扣 |
熱態開始 | |
| 任何合適溫度 | 10lmax | ＜0.2s | 冷態開始 |
注：ln過電流設定值 lmax 殼架等級電流
